案例 | 英萊激光視覺焊縫跟蹤系統在中厚板焊接中的應用

摘要

關鍵詞：中厚板；焊縫跟蹤技術

中厚板普遍應用于造船、建筑、機械制造以及壓力容器等工程領域，其焊接作業是行業生產當中的重要環節之一，在現有自動化生產中，中厚板焊接工裝復雜、質量不穩定、示教量大，焊接效率受到很大制約。應用焊縫跟蹤技術，可以有效提高自動化焊接精度，實現企業將本增效。

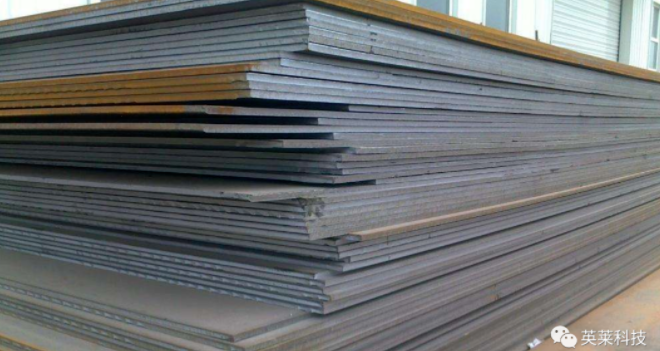

中厚板應用領域



工程類板材按照厚度和適用范圍可分為薄板、中厚板和厚板，不同領域、不同材料對板厚劃分的標準不同。



● 薄板： 厚度 ≤ 4.5mm

● 中板： 厚度 4.5~20mm

● 厚板： 厚度20~60mm

● 特厚板： 厚度＞60mm

工程中通常將厚度4.5~25mm的鋼板，稱為中厚板。



中厚板材料在造船、建筑、機械制造及壓力容器制造等行業中應用普遍，僅在工程機械領域的用量就已超過60%，而在造船方面，部分船型的中厚板用量更是達到80%以上，由于中厚板用量占有很大的比重，其焊接工作也是相關行業主要的生產環節之一，例如如在工程機械、造船等行業，中厚板焊接占焊接工作總量的70%，因此，提高中厚板焊接效率對行業整體生產效率的增加具有重大意義。

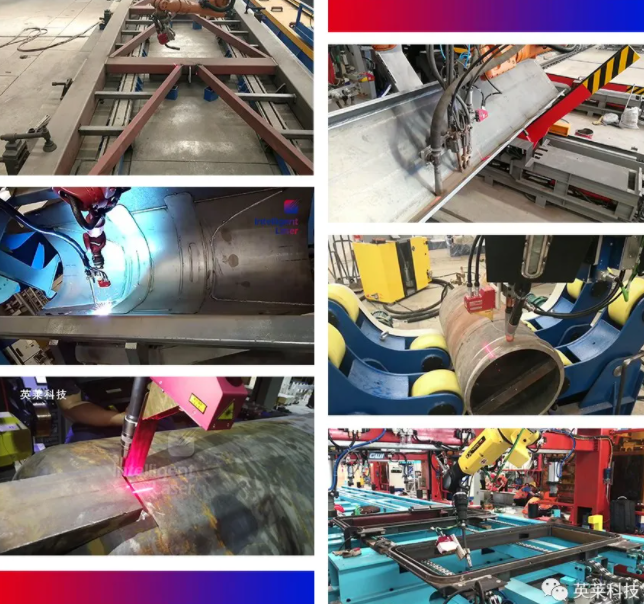

（英萊激光視覺焊縫跟蹤系統·中厚板焊接應用案例）





焊縫跟蹤系統



焊縫跟蹤是保證焊接質量的關鍵，它是實現焊接過程自動化的重要因素。

目前中厚板自動化焊接，多采用焊接機器人或焊接專機“示教再現”的工作模式，對母材的一致性要求較高，焊接前準備工作量比較大，同時由于中厚板焊接熱源能量集中，母材易產生焊接殘余應力造成焊縫位置變化，如果焊接過程中不能及時調整軌跡，很容易影響接頭性能。



以壓力容器、造船行業為例，中厚板的焊縫大多是長直焊縫或環縫焊道，批量焊接時質量受焊接精度的影響較大，因此，對大型、復雜工件進行焊縫跟蹤，是實現高質量焊接的重要前提。在焊縫跟蹤方面，目前工業應用普遍的是激光視覺傳感技術。



英萊激光視覺焊縫跟蹤系統，精準、穩定、助力中厚板實現智能化焊接！





為工業機器人添加一雙“慧眼”——

英萊科技-激光視覺焊縫跟蹤系統

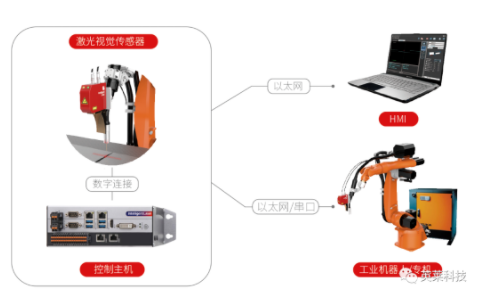

激光視覺焊縫跟蹤系統由焊縫跟蹤傳感器及控制主機組成，傳感器負責焊縫信息的主動采集，控制主機負責焊縫信息的實時處理，并與工業機器人或焊接專機保持實時通訊，讓工業機器人或焊接專機實現焊縫尋位、焊縫實時跟蹤的功能，識別焊縫偏移矯正焊接軌跡，實現真正的智能化焊接。

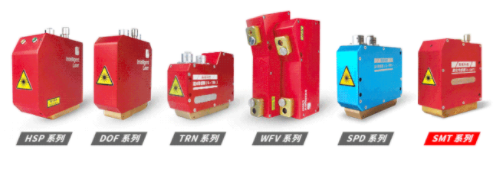

激光視覺焊縫跟蹤系統已經推出了6個主營系列，十余款型號的產品，可對應工程機械&車輛、鋼結構、換熱器&壓力容器、管道、汽車、集裝箱波紋板、電力、切割等多個行業需求。









中厚板焊接·應用案例



? 工程機械領域

● 工件類型：發動機防護罩

● 工件材質：碳鋼

● 焊縫類型：角焊縫

● 產品型號：IL-TRN系列

● 焊接工藝：MAG焊

● 配套設備：FANUC機器人

● 應用功能：尋位



案例分析

● 客戶痛點：

工件個體較大，結構復雜，母材及工裝容易產生誤差，焊接機器人需要反復示教，對生產效率產生極大影響。

● 實施方案：

為客戶現場FANUC機器人加配激光視覺跟蹤系統，應用尋位功能，傳感器可檢測焊縫特征點位置變化，引導機器人修正示教偏差，提高焊接質量。

● 應用效果：

調試完成后，機器人可自主識別焊縫偏移，現實精準焊接，大幅增加焊接質量。

-----------------------------------------------------------------------------------------------



? 壓力容器領域

● 工件類型：壓力管道閥門

● 工件材質：碳鋼

● 焊縫類型：對接焊縫

● 產品型號：IL-UNI系列

● 焊接工藝：MAG焊

● 配套設備：FANUC機器人

● 應用功能：跟蹤



案例分析

● 客戶痛點：

針對壓力管道閥門多條焊縫跟蹤焊接，焊縫精度難以保證，個別位置焊縫間隙較大，需應用多層多道焊焊接3周，并且需要隨時改變焊接工藝。

● 實施方案：

應用激光視覺焊縫跟蹤系統，程序只需簡單試教一周軌跡，視覺系統能自動記錄第一周焊接軌跡，在第一周軌跡基礎上進行軌跡偏移，實現自動多層多道焊接；視覺傳感器能實時檢測焊縫間隙，并根據間隙值實時改變焊接工藝參數，實現智能自動化焊接。

● 應用效果：

有效減小了程序示教量，激光跟蹤過程實時修正焊縫位置，根據焊縫間隙，實時更改焊接速度，產品的應用大幅增加了焊接效率及焊接質量，產線實現了智能焊接。

-----------------------------------------------------------------------------------------------


● 工件類型：船板

● 工件材質：碳鋼

● 焊縫類型：對接焊縫

● 產品型號：IL-HSP系列

● 焊接工藝：MAG焊

● 配套設備：FANUC機器人

● 應用功能：跟蹤



案例分析

● 客戶痛點：

工件個體較大，來料及裝卡精度差，焊接過程中工件受熱易產生焊接應力和變形，影響機器人焊接精度，出現漏焊、焊偏等現象，對生產效率造成影響。

● 實施方案：

配套激光視覺焊縫跟蹤系統，應用焊縫跟蹤功能，傳感器可實時檢測焊縫位置變化，并引導機器人修正示教焊接軌跡，提高焊接質量。

● 應用效果：

有效降低了人工作業難度和強度，提高了焊接效率，實現智能化焊接。

-----------------------------------------------------------------------------------------------



英萊科技激光視覺焊縫跟蹤系統已應用到越來越多的焊接領域，并得到行業的廣泛認可，未來，英萊科技將繼續以提供自主研發、可靠產品為核心；以為用戶創造價值為目標；致力于中國智能裝備業發展！
